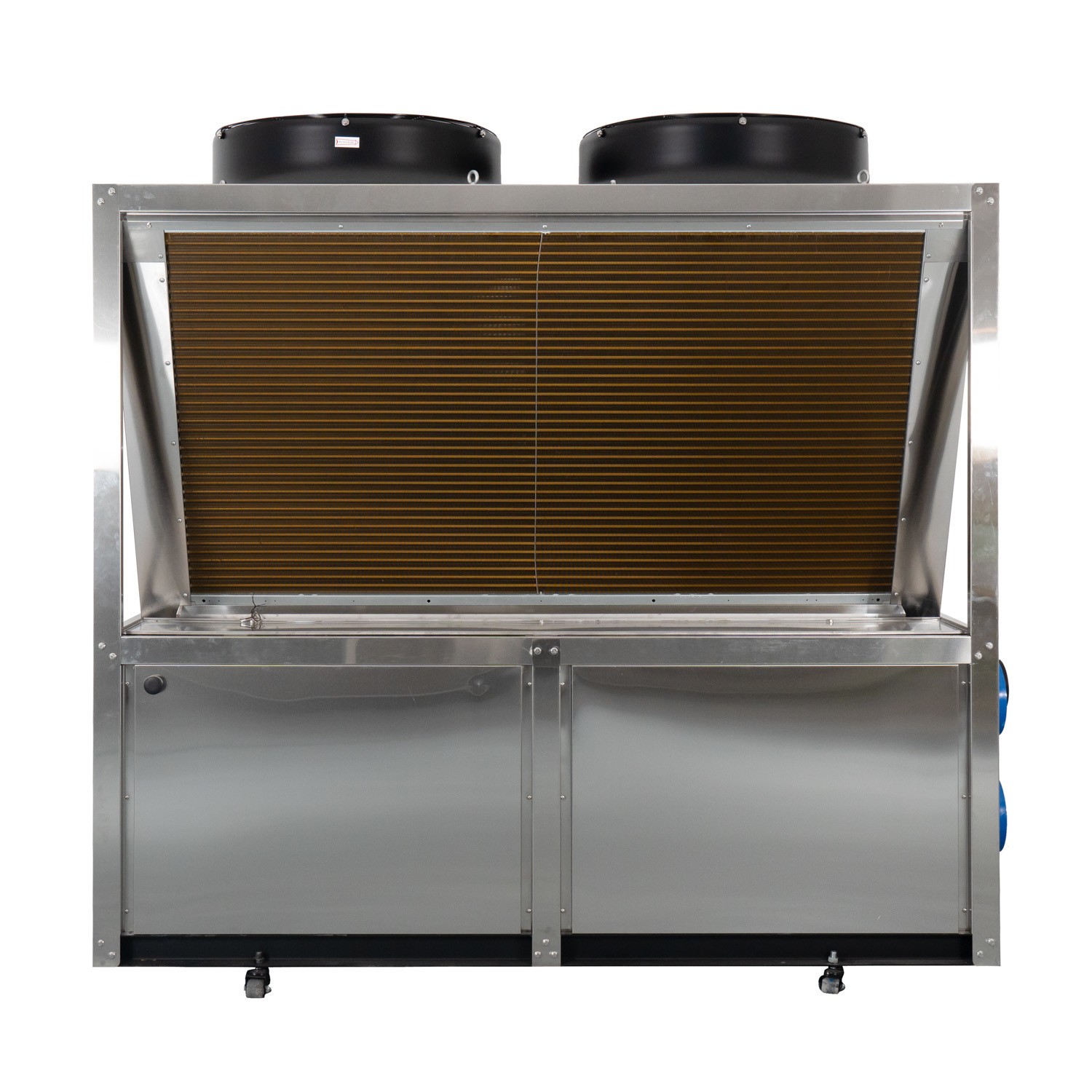

Beschrijving van DORIN INVERTER CO2 ((R744) Warmtepompsystemen
Hoogtemperatuurwarmtepomp voor kooldioxide
kooldioxide is een natuurlijke werkvloeistof met een hoge thermische geleidbaarheid en specifieke warmtecapaciteit die bijdraagt tot een hoge warmteoverdrachtcoëfficiënt;lage dynamische viscositeit kan de drukdaling van werkvloeistof in de buis verminderenDe hoge dampdichtheid draagt bij tot de verbetering van de massa-stroom van de werkvloeistof.de dichtheidsverhouding (de dichtheidsverhouding vertegenwoordigt het verschil tussen de eigenschappen van het gas en de vloeistof) is klein, wat gunstig is voor de verdeling van de werkvloeistof, en de oppervlaktespanning is klein, wat de kookintensiteit in de verdamper van de warmteoverdracht van de zone kan verbeteren.De gasdichtheid is hoog., en de verwarmingscapaciteit per volume-eenheid is groot, ongeveer 5 keer zo groot als die van R22, wat de grootte van buizen en compressoren kan verminderen, waardoor het systeem lichter, compacter en kleiner wordt.De drukverhouding van de compressor (de verhouding tussen de condensatiedruk en de verdampingsdruk van de werkmiddelen) is laagHet is echter niet zo eenvoudig om een compressieproces te ontwikkelen waarbij de compressieproces dichter bij de isentropische compressie komt en de efficiëntie wordt verbeterd.
Het proces van de transkritische koelcyclus met kooldioxide verschilt enigszins van dat van de gewone koelcyclus met dampcompressie.De zuigdruk van de compressor is lager dan de kritieke drukHet endothermische proces van de cyclus vindt nog steeds onder subkritische omstandigheden plaats.Het warmte-uitwisselingsproces is afhankelijk van latente warmte om te voltooienDe uitlaatdruk van de compressor ligt echter boven de kritieke druk en er ontstaat geen condensat tijdens het warmteafgifteproces van het werkmedium.De hogedrukwarmtewisselaar wordt geen condensator meer genoemdHet traditionele concept van condensatietemperatuur is verloren gegaan, wat betekent dat het warmte-uitwisselingsproces afhankelijk is van redelijke warmte.

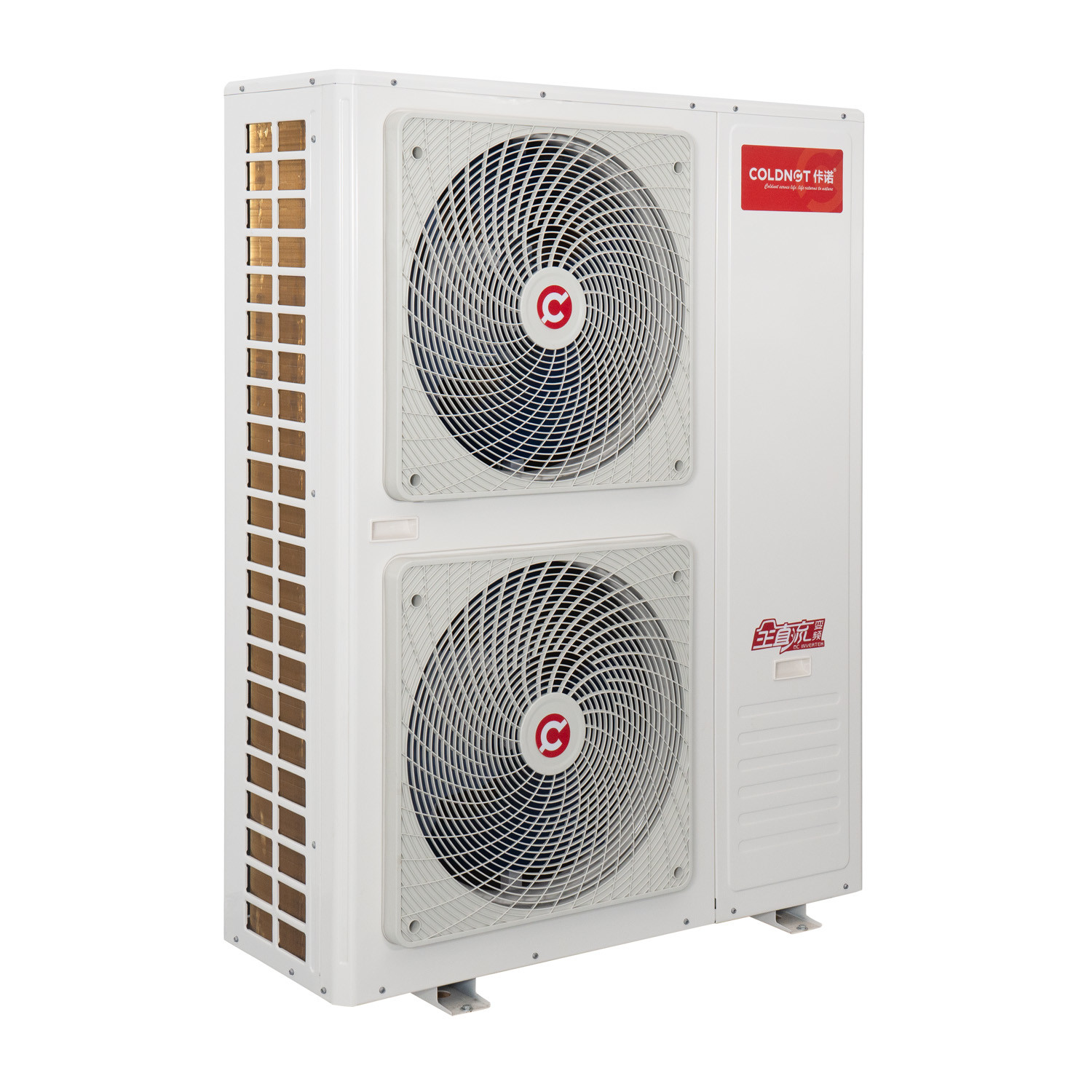

Performance van 8 kw R744 CO2 warmtepomp waterverwarmer voor woongebruik -25 graden stabiel
Werkomstandigheden bij ultralage temperaturen: omgevingstemperatuur DB-10-C, watertemperatuur 9°C;
Ontdooiingstoestand: omgevingstemperatuur DB2°C/WB1°C, waterinlaattemperatuur 9°C; lage temperatuurtoestand: omgevingstemperatuur DB7°C/WB6°C, waterinlaattemperatuur 9°C; standaardwerkingstoestand:Omgevingstemperatuur DB20°C /WB15°C, inlaatwatertemperatuur 15°C; hoge temperatuur werkomstandigheden: omgevingstemperatuur DB38°C/WB23°C, inlaatwatertemperatuur 29°C.

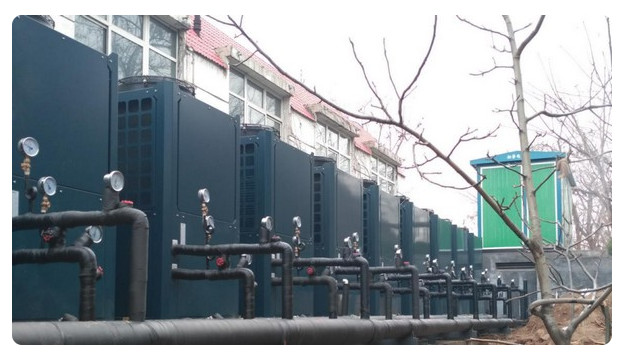

Installatie aantekeningen:
1. De afstand tussen de installaties mag niet kleiner zijn dan Im;
2De leidingen, met uitzondering van de warmtepomp, moeten tegen vorst worden beschermd en kunnen verwarmingselementen worden geïnstalleerd;
3Er moeten maatregelen worden genomen voor de warmte-isolatie en -bescherming van de pijpleidingen voor de circulatie van warm water om warmteverlies te voorkomen.
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
Toepassingsschema Drukdragende watertank
8 kw R744 CO2 Warmtepomp Waterverwarmer voor residentieel gebruik -25 graden stabiel
Systeemdiagram Slimme besturingssysteem
8 kw R744 CO2 Warmtepomp Waterverwarmer voor residentieel gebruik -25 graden stabiel
|
Specificatielijst van de warmwatereenheid van de CO2-warmtepomp 8 kw R744 CO2 Warmtepomp Waterverwarmer voor residentieel gebruik -25 graden stabiel |
||||||||
| Model | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Specificatie | 2 pk | 7.5 pk | 10 pk | 15 pk | 20 pk | 30 pk | 45 pk | |
| Stroomvoorziening | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Verwarmingsmethode | Direct verwarmen / circuleren | |||||||
| Nominale werkomstandigheden | (kW) verwarmingskracht | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kW) Inlaatvermogen |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| COP | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m3/h) Verwarmingswaterstroom |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| Hoogtemperatuurwerkomstandigheden | (kw) verwarmingscapaciteit | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kW) Invoervermogen | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m3/h) Verwarmingswaterstroom |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Werkomstandigheden bij lage temperatuur | (kw) verwarmingscapaciteit | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kW) Invoervermogen | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| COP | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m3/h) Verwarmingswaterstroom |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| Informatie over onderdelen | Grootte van het waterleidingsinterface | DN15 | DN20 | DN25 | DN32 | |||
| Waterwarmtewisselaar | met een vermogen van niet meer dan 50 W | |||||||
| Luchtwarmtewisselaar | met een breedte van niet meer dan 50 mm | |||||||
| Type compressor | met een vermogen van niet meer dan 50 kW | Tandwiel met een halfsluiting | ||||||
| Operatiepaneel | Kleur touchscreen | |||||||
| Maximale uitlaattemperatuur | 85°C | 90°C | ||||||
| koelmiddel | R744 (CO2) | |||||||
| Ontwerpdruk ((MPa) | 15MPa (HP)/8MPa (LP) | |||||||
| Afmetingen (L,W,H mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (dB) Geluid | ≤ 44 | ≤ 56 | ≤ 59 | ≤ 62 | ≤ 67 | ≤ 70 | ≤ 70 | |
| (kg) Gewicht | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Invoerwatertemperatuur ((°C) | 5 tot 40 | |||||||
| (voedingswaterdruk MPa) | 0.05 tot 0.4 | |||||||
| Temperatuur van het water (°C) | 55 tot 85 | 55 tot 90 | ||||||
| Maximale doorstroming | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Omgevingstemperatuur (°C) | -25 tot 43 | |||||||
Schematisch schema van het systeem
