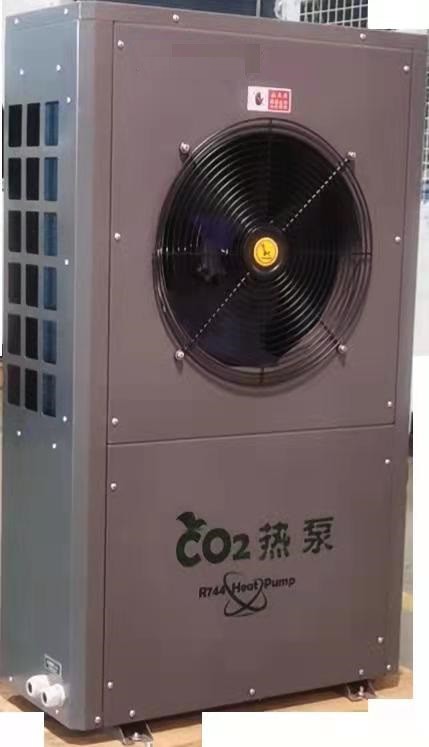

106kw de Afzet lucht van BronWarmtepompr744 Co2 van 90 Graad

106kw lucht bronwarmtepompr744 (Co2) afzet van 90 graad

Beschrijving van 106kw-lucht bronwarmtepompr744 (Co2) afzet van 90 graad

De eenheid van de kooldioxide transcritical warmtepomp heeft een significante energie - besparingseffect in de terugwinning van de afvalhitte. Door de uitstekende overkritische kenmerken van kooldioxide, slechts wordt een kleine hoeveelheid elektriciteit vereist om warm water op hoge temperatuur te produceren. Op het koude gebied van 100 tot 20 graden in het noorden, kan de afvalhitte van de lucht worden geabsorbeerd. Op het overkritische gebied van kooldioxide, kan de gaswarmtewisselaar warm water op hoge temperatuur boven 60 °C. nog efficiënt produceren.

Kooldioxidewarmtepomp op hoge temperatuur
De kooldioxide is een natuurlijke werkende vloeistof, met hoog warmtegeleidingsvermogen en specifieke hittecapaciteit, die helpt om de hoge coëfficiënt van de hitteoverdracht te verkrijgen; de lage dynamische viscositeit kan de drukdaling van werkende vloeistof in de buis verminderen. De hoge dampdichtheid helpt om het tarief van de massastroom van de werkende vloeistof te verbeteren, is de dichtheidsverhouding (de dichtheidsverhouding vertegenwoordigt het verschil tussen de eigenschappen van het gas en de vloeistof) klein, wat aan de distributie van de werkende vloeistof voordelig is, en de oppervlaktespanning is klein, wat het koken in de de overdrachtintensiteit van de evaporatorhitte van de streek kan verbeteren. De gasdichtheid is hoog, en de het verwarmen capaciteit per eenheidsvolume is groot, wat ongeveer 5 keer dat van R22 is, die kan de grootte verminderen die van pijpen en compressoren, de systeemaansteker maken, compact en klein in grootte. De drukverhouding van de compressor (de verhouding van de het condenseren druk en de het verdampen druk van de werkende vloeistof) is laag, kan het compressieproces aan isentropic compressie dichter zijn en de efficiency is beter. Brede waaier van bronnen en lage prijzen.
Het proces van cyclus van de kooldioxide de transcritical koeling is lichtjes verschillend van dat van gewone de koelingscyclus van de dampcompressie. De zuigingsdruk van de compressor is lager dan de kritieke druk, en de verdampingstemperatuur is ook lager dan de kritische temperatuur. Het endotherme proces van de cyclus wordt nog uitgevoerd in de onderkritische omstandigheden. Het proces van de hitteuitwisseling baseert zich op latente te voltooien hitte. Nochtans, is de uitlaatdruk van de compressor boven de kritieke druk, en geen condensaat wordt geproduceerd tijdens het proces van de hitteversie van het werkende middel. De hoge drukwarmtewisselaar wordt niet meer genoemd een condensator, maar een gaskoeler. Het traditionele concept condensatietemperatuur is verloren. Betekenend, het proces van de hitteuitwisseling zich op zinnige te voltooien hitte baseert.

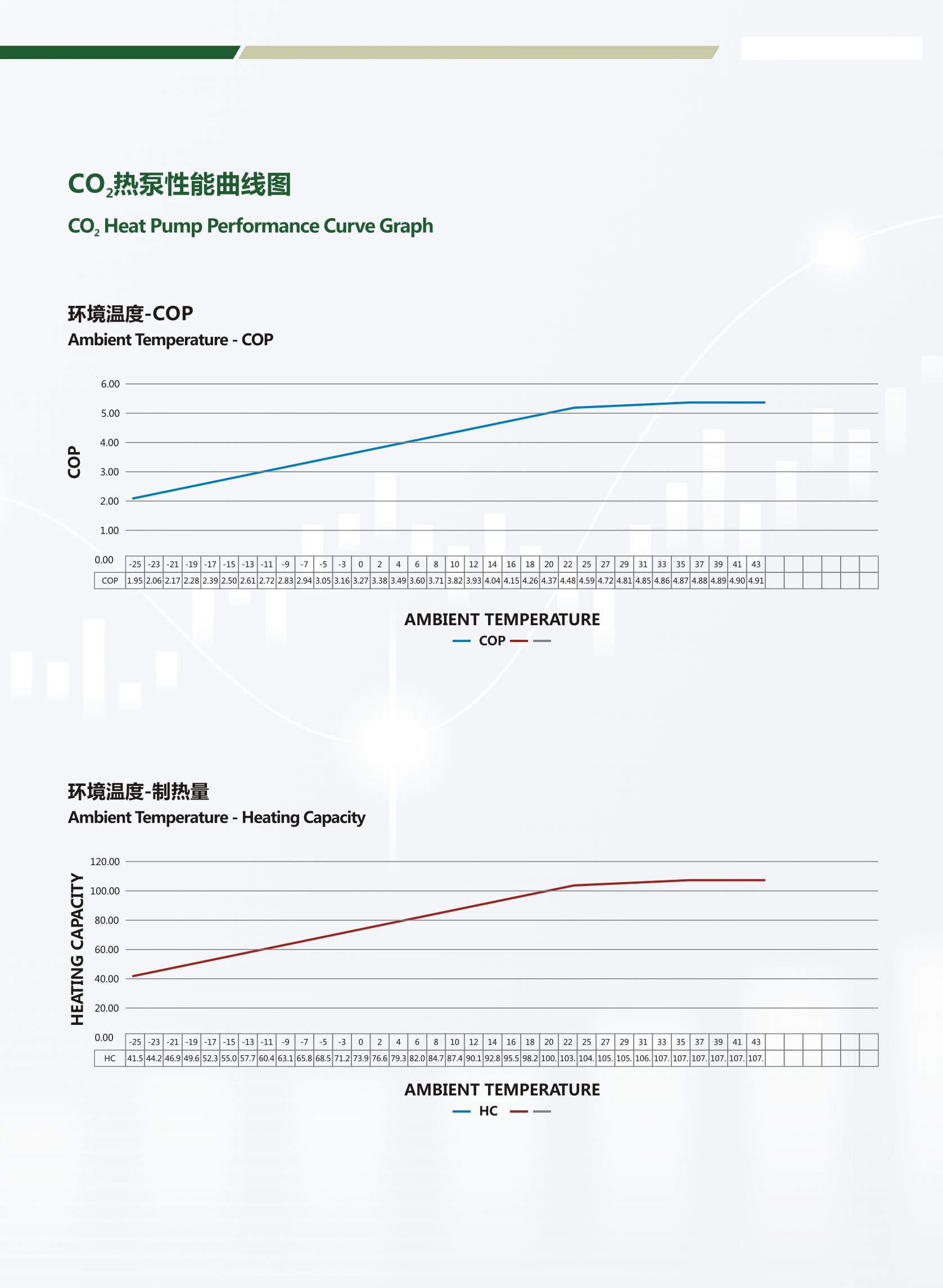

Prestaties van 106kw-lucht bronwarmtepompr744 (Co2) afzet van 90 graad

Ultra-low temperatuurarbeidsvoorwaarden: omgevingstemperatuur OB-10-c, de temperatuur 9°C van de waterinham;
Ontdooi voorwaarde: omgevingstemperatuur DB2°C/WB1°C, de temperatuur 9°C van de waterinham; lage temperatuurvoorwaarde: omgevingstemperatuur DB7°C/WB6°C, de temperatuur 9°C van de waterinham; standaardarbeidsvoorwaarde: omgevingstemperatuur DB20°C /WB15 °C, de temperatuur van het inhamwater 15°C; arbeidsvoorwaarde op hoge temperatuur: omgevingstemperatuur DB38°C/WB23°C, de temperatuur van het inhamwater 29°C.
Installatienota's:
1. Het uit elkaar plaatsen rond de installatie moet geen minder dan Im zijn;
2. De pijpleidingen buiten de warmtepomp zouden tegen vorst moeten worden beschermd en het verwarmen de elementen kunnen worden geïnstalleerd;
3. Hitteisolatie en beschermings de maatregelen zouden voor de pijpleidingen voor warm wateromloop moeten worden getroffen om hitteverlies te verhinderen.

Druk-Dragende het watertank van het toepassingsdiagram

106kw lucht bronwarmtepompr744 (Co2) afzet van 90 graad

Slim de Controlesysteem van het systeemdiagram

106kw lucht bronwarmtepompr744 (Co2) afzet van 90 graad

Systeem schematisch diagram
