R744 Co2-Lucht aan WaterWarmtepomp 160kW Commercieel voor het Verwarmen van Koelwarm water

R744 Co2-Lucht aan de Handelsgebruiken van de WaterWarmtepomp 160kW voor het Verwarmen van en het Koelen van Warm water -30degree

Beschrijving van R744-de Lucht van Co2 aan de handelsgebruiken van de waterwarmtepomp 160kW voor het verwarmen van en het koelen van warm water -30degree

De compressor zuigt gasachtig kooldioxidekoelmiddel bij lage temperatuur en lagedruk van de evaporator, en perst het kooldioxidekoelmiddel in een overkritische vloeistof op hoge temperatuur en hoge druk door samen het werk. De overkritische vloeistof op hoge temperatuur en hoge druk gaat de gaskoeler aan uitwisselingshitte met in water, en in de gaskoeler gekoeld. De hoge drukvloeistof geeft heel wat hitte vrij, en het water absorbeert de vrijgegeven hitte en de temperatuur blijft toenemen. Nadat de hoge drukvloeistof throttled en de overdruk weggenomen van door de uitbreidingsklep is, absorbeert het hitte van de omringende lucht en verdampt in lagedrukgas door de actie van de ventilator in de evaporator, en in de samen te persen compressor gezogen, en de cyclus wordt herhaald om warm water te produceren. Kenmerkt Natuurlijk milieubescherming koelmiddel: ODP is 0, is GWP 1, geen verontreiniging aan het milieu, niet-toxische, onontvlambare Uitstekende het verwarmen prestaties op hoge temperatuur: de hoogste wateroutput kan boven 90℃ Uitstekende lage temperatuurprestaties bereiken: bij de omgevingstemperatuur van -20°C, warme water kan het op hoge temperatuur van 90°C nog veroorzaakt Hoog rendement zijn: het verwarmen prestatiescop kan 4,5 bereiken, en wanneer het warme water bij lage temperatuur wordt geproduceerd, is COP nog boven Brede waaier 2,0 van toepassing: het kan normaal in de omgevingstemperatuurwaaier van -20℃~43℃ werken, geschikt voor onze productie van binnenlands of industrieel warm water

Prestaties van R744-de Lucht van Co2 aan de handelsgebruiken van de waterwarmtepomp 160kW voor het verwarmen van en het koelen van warm water -30degree

Ultra-low temperatuurarbeidsvoorwaarden: omgevingstemperatuur OB-10-c, de temperatuur 9°C van de waterinham;
Ontdooi voorwaarde: omgevingstemperatuur DB2°C/WB1°C, de temperatuur 9°C van de waterinham; lage temperatuurvoorwaarde: omgevingstemperatuur DB7°C/WB6°C, de temperatuur 9°C van de waterinham; standaardarbeidsvoorwaarde: omgevingstemperatuur DB20°C /WB15 °C, de temperatuur van het inhamwater 15°C; arbeidsvoorwaarde op hoge temperatuur: omgevingstemperatuur DB38°C/WB23°C, de temperatuur van het inhamwater 29°C.
Installatienota's:
1. Het uit elkaar plaatsen rond de installatie moet geen minder dan Im zijn;
2. De pijpleidingen buiten de warmtepomp zouden tegen vorst moeten worden beschermd en het verwarmen de elementen kunnen worden geïnstalleerd;
3. Hitteisolatie en beschermings de maatregelen zouden voor de pijpleidingen voor warm wateromloop moeten worden getroffen om hitteverlies te verhinderen.

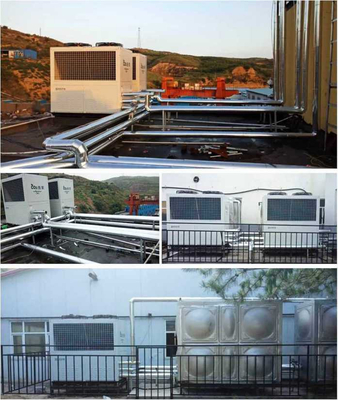

Druk-Dragende het watertank van het toepassingsdiagram

R744 Co2-Lucht aan de handelsgebruiken van de waterwarmtepomp 160kW voor het verwarmen van en het koelen van warm water -30degree

Slim de Controlesysteem van het systeemdiagram

R744 Co2-Lucht aan de handelsgebruiken van de waterwarmtepomp 160kW voor het verwarmen van en het koelen van warm water -30degree

Systeem schematisch diagram van R744-de Lucht van Co2 aan de handelsgebruiken van de waterwarmtepomp 160kW voor het verwarmen van en het koelen van warm water -30degree
