| Model | Pavh-06v1fba-250L | Pavh-09v1fba-250L | Pavh-12v1fba-250L | ||
| Voeding | |||||
| Voeding/Koelmiddel | V/Hz/Ph | 220-240/50/1 - R32 | |||
| Prestaties | |||||
| Max. het Verwarmen Capaciteit (1) | kW | 6.5 | 9.2 | 11.6 | |
| C.O.P (1) | W/W | 4.61 | 4.38 | 4.3 | |
| Het verwarmen Min. Capaciteit/Max. (1) | kW | 3.5 / 6.5 | 4.3/9.2 | 5.5 / 11.6 | |
| Het verwarmen Min. Machtsinput/Max. (1) | W | 758 / 1410 | 927/2097 | 1107 / 2683 | |
| C.O.P Min ./Max .(1) | W/W | 4.5 / 4.7 | 4.38/4.71 | 4.3 / 4.9 | |
| Max. het Verwarmen Capaciteit (2) | kW | 6 | 8.6 | 11.2 | |
| C.O.P (2) | W/W | 3.46 | 3.37 | 3.45 | |
| Het verwarmen Min. Capaciteit/Max. (2) | kW | 3.15 / 6 | 3.9/8.6 | 4.9 / 11.2 | |
| Het verwarmen Min. machtsinput/Max. (2) | W | 943 / 1732 | 1162/2550 | 1401 / 3263 | |
| C.O.P Min ./Max .(2) | W/W | 3.34 / 3.56 | 3.37/3.58 | 3.3 / 3.5 | |
| Max. het Koelen Capaciteit (3) | kW | 7.45 | 9.5 | 9.8 | |
| E.E.R (3) | W/W | 4.05 | 4.23 | 3.9 | |
| Het koelen Min. Capaciteit/Max. (3) | kW | 6.22/7.45 | 6.7/9.5 | 7.2/9.8 | |
| Het koelen Min. Machtsinput/Max. (3) | W | 1400/1863 | 1679/2242 | 1791/2510 | |
| E.E.R Min ./Max .(3) | W/W | 4.05/4.45 | 4.0/4.6 | 4.0/3.8 | |
| Max. het Koelen Capaciteit (4) | kW | 4.5 | 7.2 | 8.5 | |
| E.E.R (4) | W/W | 2.7 | 2.8 | 2.9 | |
| Het koelen Min. Capaciteit/Max. (4) | kW | 3.5/4.5 | 4.9/7.2 | 4.9 / 8.5 | |
| Het koelen Min. Machtsinput/Max. (4) | W | 1.33/1.68 | 1451/2366 | 1358 / 2987 | |
| Uitvoerbare Omgevingstemperatuurwaaier | ºC | -25~43 | |||
| Min. (/koelen verwarmen) Temperatuur die van het Systeemwater | ºC | ||||
| Min. Vloeroppervlak voor installatie, verrichting en opslag | m2 | 7 | 17 | 28 | |
| Min. Gebied van Buisleidingen | m2 | 7 | 17 | 28 | |
| Max. Verrichtingshoge druk | MPa | 4.2 | |||
| Max. Verrichtings Lage Druk | MPa | ||||
| Componenten | |||||
| Compressor | Type - Hoeveelheid/Systeem | Tweeling Roterend - 1 | Tweeling Roterend - 1 | Tweeling Roterend - 1 | |
| Ventilator | Hoeveelheid | 1 | 1 | 1 | |
| Luchtstroom | m3/h | 2500 | 3150 | 3150 | |
| Geschatte macht | W | 34 | 45 | 45 | |
| Geluidsniveau (geluidsvermogen) | Binnen/Openlucht | dB (A) | 44/52 | 44/53 | 44/52 |
| Water ZijWarmtewisselaar | Type | PlaatWarmtewisselaar | |||
| De Daling van de waterdruk | kPa | 26 | 26 | 26 | |
| Leidingenverbinding | Duim | G1“ | G1“ | G1“ | |
| Hydraulica | |||||
| Toelaatbare Waterstroom | Min./Geschatte. /Max. | L/S | 0.21/0.29/0.35 | 0.26/0.43/0.52 | 0.34/0.57/0.68 |
| Afmetingen en gewicht | |||||
| Netto Afmeting (L×D×H) | Binneneenheid | mm | 600x650x1720 | 600x650x1720 | 600×650×1720 |
| Openluchteenheid | mm | 1010x370x700 | 1165x370x845 | 1165x370x845 | |
| Netto Gewicht | Binneneenheid | Kg | 121 | 121 | 121 |
| Openluchteenheid | Kg | 57 | 70 | 77 | |
| Nota: | |||||
| (1) het verwarmen voorwaarde: van de waterinham/afzet temperatuur: 30ºC/35ºC, omgevingstemperatuur: OB 7ºC/WB 6ºC; | |||||
| (2) het verwarmen voorwaarde: van de waterinham/afzet temperatuur: 40ºC/45ºC, omgevingstemperatuur: OB 7ºC/WB 6ºC; | |||||
| (3) het koelen voorwaarde: van de waterinham/afzet temperatuur: 23ºC/18ºC, omgevingstemperatuur: OB 35ºC/WB 24ºC; | |||||
| (4) het koelen voorwaarde: van de waterinham/afzet temperatuur: 12ºC/7ºC, omgevingstemperatuur: OB 35ºC/WB 24ºC; | |||||
| (5) de specificaties zijn zonder voorafgaande kennisgeving voor wijzigingen vatbaar. Voor daadwerkelijke specificaties van eenheid, gelieve te verwijzen naar de stickers op de eenheid. | |||||

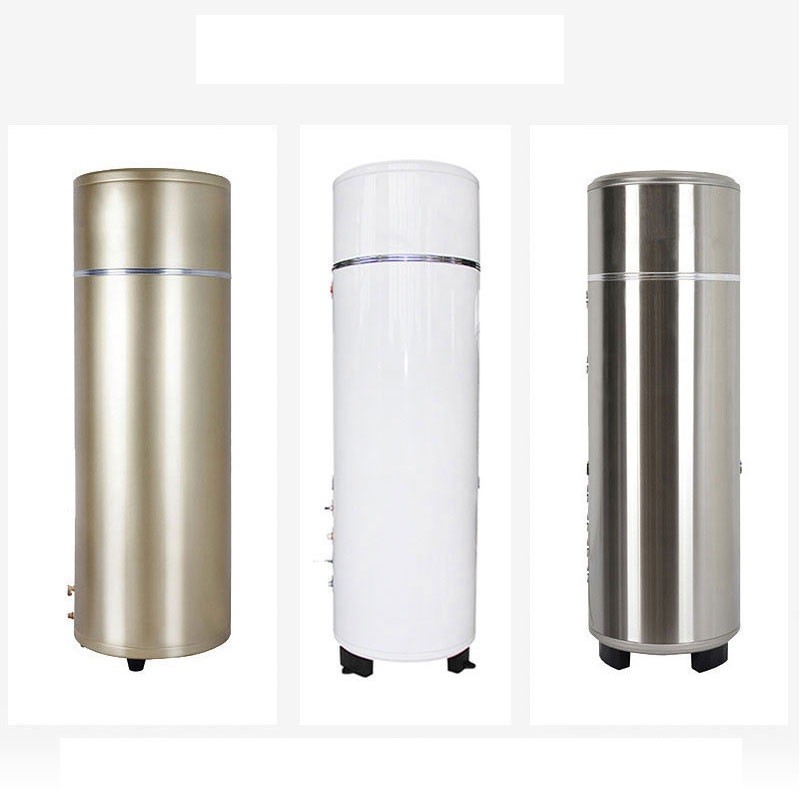

Kenmerkt allen in Één Woonwarm waterWarmtepomp - Modelb 200L
