Modelleringsveronderstellingen • Over alle modellen: – De evaporator van 10 K (18°F) oververhit – de dichtste benadering van 3 K (5°F) bij het snuifje – ventilator 0 en het pompwerk – 95%-motorefficiency – ηisen = 0,90 – 0.0467*PR – ηvol = 1,00 – 0.04*PR – 100 de drukdaling van de kPacondensator – 50 de drukdaling van de kPaevaporator • Co2-specifiek: – Hoge zijdiedruk voor COP wordt geoptimaliseerd • HFC-specifiek: – 5 K condensator het subcooling

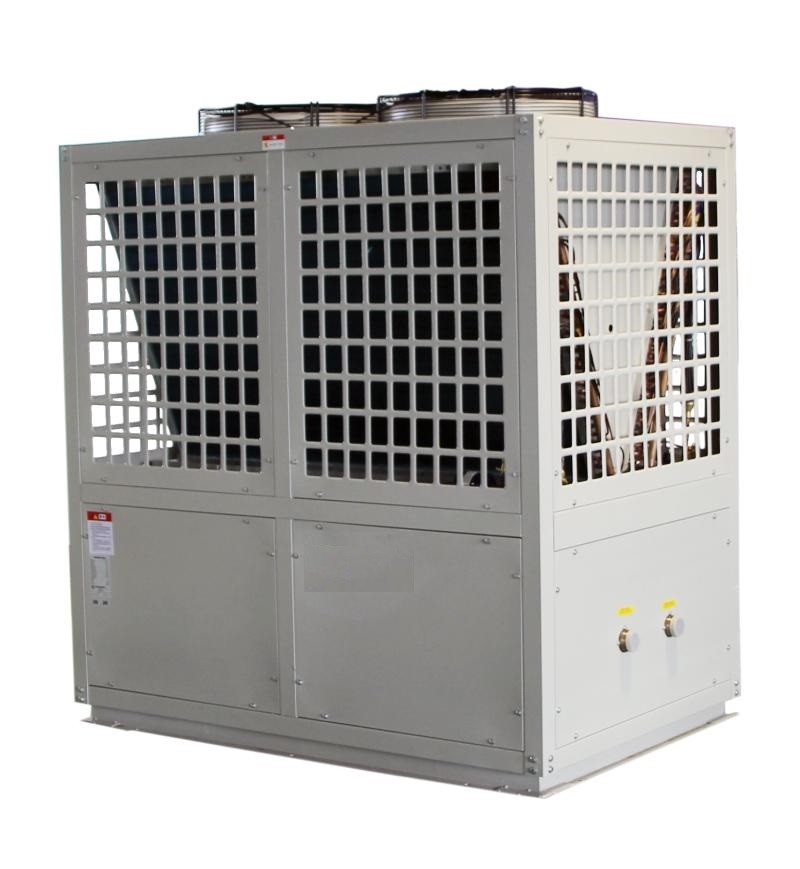

| Eenheidstype | SJKRS-28 II/C | Sjkrs-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | Sjkrs-I60II /C | |
| Specificaties | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Voeding | Vijf-wire380V/50Hz in drie stadia | ||||||
| Het verwarmen wijze | Direct hitte/cyclustype | ||||||
| Standaardarbeidsvoorwaarde | Het verwarmen capaciteit (kW) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Inputmacht (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Warm waterstroom (m ³ /h) | 0,59 | 0,79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Voorwaarde op hoge temperatuur | Het verwarmen capaciteit kW) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Inputmacht (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Warm waterstroom (m ³ /h) | 0,27 | 0,33 | 0,59 | 0,68 | 1.02 | 1.51 | |
| Lage temperatuurvoorwaarde | Het verwarmen capaciteit (kW) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Inputmacht (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Warm waterstroom (m ³ /h) | 0,32 | 0,4 | 0,65 | 0,78 | 1.16 | 1.77 | |
| Componenteninformatie | Grootte van waterpijpverbinding | DN20 | DN25 | DN32 | DN40 | ||
| Waterwarmtewisselaar | Plaat of kokerwarmtewisselaar | ||||||
| LuchtWarmtewisselaar | Aluminiumvin voor koperbuis | ||||||
| compressortype | Hetgesloten vergelden | ||||||

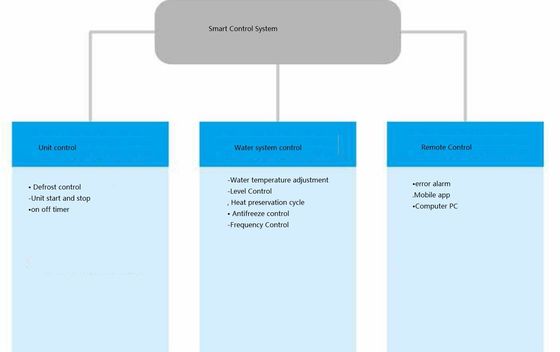

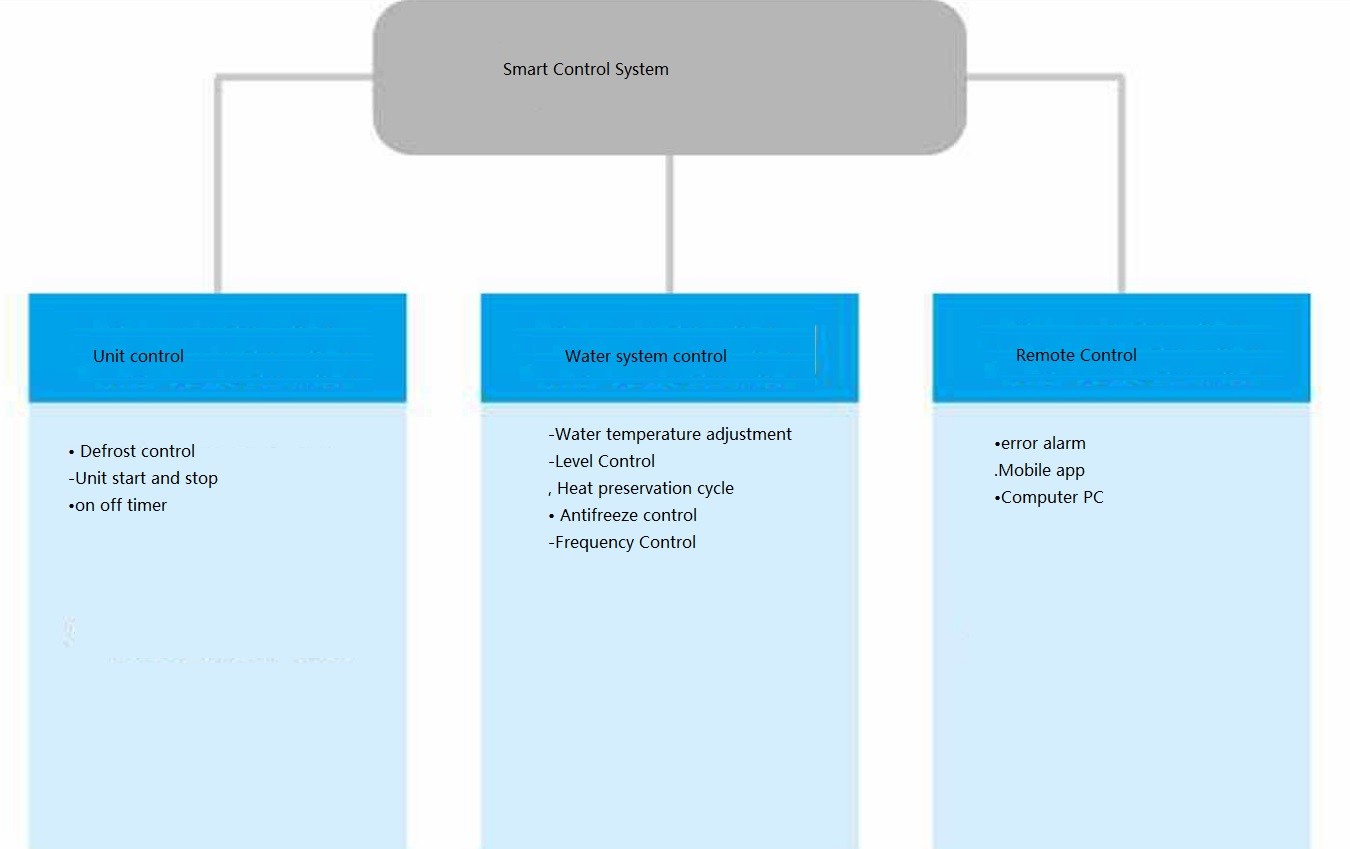

| Verrichtingscomité | Kleurentouch screen | ||||||
| Maximumafzettemperatuur (℃) | 90℃ | ||||||
| Koelmiddelen | R744 (CO2) | ||||||
| Ontwerpdruk (MPa) | Hoge kant 15, lage kant 8 | ||||||
| Afmetingen (lengte, breedte en hoogte mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Lawaai (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Gewicht (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| WERKINGSGEBIED van gebruik | De temperatuur van het voerwater (℃) | 5~ 40 | |||||
| De druk van het voerwater | 0,05~ 0,4 | ||||||
| Aftakkingstemperatuur (℃) | 55~ 90 | ||||||
| Maximumstroom | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Omgevingstemperatuur (℃) | ‘ - 20~43 | ||||||
