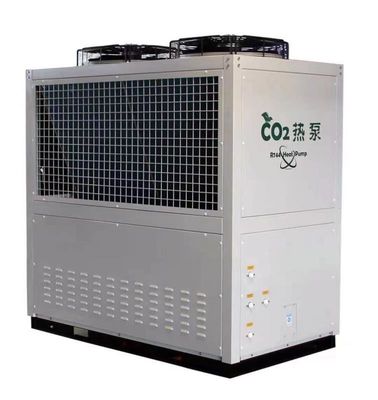

Principeinleiding van de Lucht van bron Co2 r744 water bronwarmtepomp voor warm waterhuis het verwarmen project Op hoge temperatuur of commercieel de bouwgebruik
De compressor zuigt gasachtig kooldioxidekoelmiddel bij lage temperatuur en lagedruk van de evaporator, en perst het kooldioxidekoelmiddel in een overkritische vloeistof op hoge temperatuur en hoge druk door samen het werk. De overkritische vloeistof op hoge temperatuur en hoge druk gaat de gaskoeler aan uitwisselingshitte met in water, en in de gaskoeler gekoeld. De hoge drukvloeistof geeft heel wat hitte vrij, en het water absorbeert de vrijgegeven hitte en de temperatuur blijft toenemen. Nadat de hoge drukvloeistof throttled en de overdruk weggenomen van door de uitbreidingsklep is, absorbeert het hitte van de omringende lucht en verdampt in lagedrukgas door de actie van de ventilator in de evaporator, en in de samen te persen compressor gezogen, en de cyclus wordt herhaald om warm water te produceren. Kenmerkt Natuurlijk milieubescherming koelmiddel: ODP is 0, is GWP 1, geen verontreiniging aan het milieu, niet-toxische, onontvlambare Uitstekende het verwarmen prestaties op hoge temperatuur: de hoogste wateroutput kan boven 90℃ Uitstekende lage temperatuurprestaties bereiken: bij de omgevingstemperatuur van -20°C, warme water kan het op hoge temperatuur van 90°C nog veroorzaakt Hoog rendement zijn: het verwarmen prestatiescop kan 4,5 bereiken, en wanneer het warme water bij lage temperatuur wordt geproduceerd, is COP nog boven Brede waaier 2,0 van toepassing: het kan normaal in de omgevingstemperatuurwaaier van -20℃~43℃ werken, geschikt voor onze productie van binnenlands of industrieel warm water
Prestaties van de Lucht van bron Co2 r744 water bronwarmtepomp voor warm waterhuis het verwarmen project Op hoge temperatuur of commercieel de bouwgebruik
| Eenheidstype | SJKRS-28 II/C | Sjkrs-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | Sjkrs-I60II /C | |
| Specificaties | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Voeding | Vijf-wire380V/50Hz in drie stadia | ||||||
| Het verwarmen wijze | Direct hitte/cyclustype | ||||||
| Standaardarbeidsvoorwaarde | Het verwarmen capaciteit (kW) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Inputmacht (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Warm waterstroom (m ³ /h) | 0,59 | 0,79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Voorwaarde op hoge temperatuur | Het verwarmen capaciteit kW) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Inputmacht (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Warm waterstroom (m ³ /h) | 0,27 | 0,33 | 0,59 | 0,68 | 1.02 | 1.51 | |
| Lage temperatuurvoorwaarde | Het verwarmen capaciteit (kW) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Inputmacht (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Warm waterstroom (m ³ /h) | 0,32 | 0,4 | 0,65 | 0,78 | 1.16 | 1.77 | |
| Componenteninformatie | Grootte van waterpijpverbinding | DN20 | DN25 | DN32 | DN40 | ||
| Waterwarmtewisselaar | Plaat of kokerwarmtewisselaar | ||||||
| LuchtWarmtewisselaar | Aluminiumvin voor koperbuis | ||||||
| compressortype | Hetgesloten vergelden | ||||||

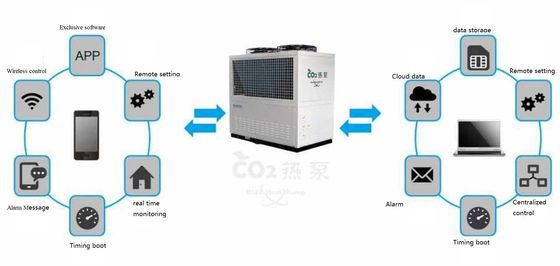

| Verrichtingscomité | Kleurentouch screen | ||||||
| Maximumafzettemperatuur (℃) | 90℃ | ||||||
| Koelmiddelen | R744 (CO2) | ||||||
| Ontwerpdruk (MPa) | Hoge kant 15, lage kant 8 | ||||||
| Afmetingen (lengte, breedte en hoogte mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Lawaai (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Gewicht (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| WERKINGSGEBIED van gebruik | De temperatuur van het voerwater (℃) | 5~ 40 | |||||
| De druk van het voerwater | 0,05~ 0,4 | ||||||
| Aftakkingstemperatuur (℃) | 55~ 90 | ||||||
| Maximumstroom | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Omgevingstemperatuur (℃) | ‘ - 20~43 | ||||||
