Principeinleiding van de Warmtepomp Verwarmingssysteem van Co2
De compressor zuigt koelmiddel bij lage temperatuur en het lagedruk van de gaskooldioxide van de evaporator, en perst het kooldioxidekoelmiddel in een overkritische vloeistof op hoge temperatuur en hoge druk door samen het werk. De overkritische vloeistof op hoge temperatuur en hoge druk gaat de gaskoeler aan uitwisselingshitte met in water, en in de gaskoeler gekoeld. De hoge drukvloeistof geeft heel wat hitte vrij, en het water absorbeert de vrijgegeven hitte en de temperatuur blijft toenemen. Nadat de hoge drukvloeistof is throttled en de overdruk weggenomen van door de uitbreidingsklep, in de evaporator, de ventilator de hitte in de omringende lucht absorbeert en in lagedrukgas verdampt, dat in de compressor wordt gezogen en samengeperst, zodat het herhaaldelijk wordt doorgegeven om warm water te verstrekken.
Eigenschappen van de Warmtepomp Verwarmingssysteem van Co2
Natuurlijk milieubescherming koelmiddel: Co2-het koelmiddel, ODP is 0, is GWP 1, geen verontreiniging aan het onontvlambare milieu, niet-toxisch;
De temperatuur van de hoogwaterafzet: de levering/terugkeerwatertemperatuur kan 65°C/45°C bereiken, en de hoogste temperatuur van het afzetwater kan boven 75°C bereiken, geschikt voor radiators;
Uitstekende prestaties bij lage temperatuur: bij de omgevingstemperatuur van -35°C, is verwarmen nog normaal;
Hoog rendement: Het verwarmen prestatiescop kan 1,8 bij een omgevingstemperatuur van -30°C bereiken;
Brede waaier van toepassing: het kan normaal in de omgevingstemperatuurwaaier van -35℃~20℃ werken, geschikt voor de meeste koude gebieden in noordelijk mijn land.

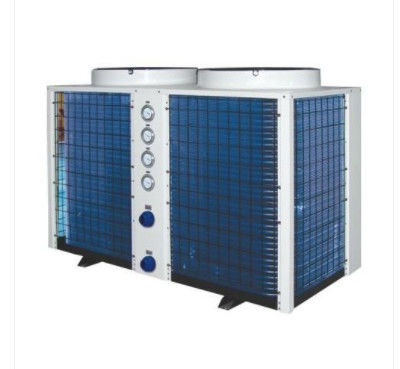

| Monobloc de Warmtepomp Verwarmingssysteem van Co2 | ||||
| Eenheidstype | SJKRS-28 II/C | Sjkrs-36II/C | SJKRS-55 II/C | |
| Specificaties | 7.5HP | 10HP | 15HP | |
| Voeding | Vijf-wire380V/50Hz in drie stadia | |||
| Het verwarmen wijze | Direct hitte/cyclustype | |||
| Standaardarbeidsvoorwaarde | Het verwarmen capaciteit (kW) | 27.5 | 36.7 | 55.1 |
| Inputmacht (kW) | 6.1 | 8.2 | 13.7 | |
| COP | 4.5 | 4.5 | 4.5 | |
| Warm waterstroom (m ³ /h) | 0,59 | 0,79 | 1.18 | |
| Voorwaarde op hoge temperatuur | Het verwarmen capaciteit kW) | 23.9 | 28.5 | 51.5 |
| Inputmacht (kW) | 7.5 | 8.9 | 16.1 | |
| COP | 3.2 | 3.2 | 3.2 | |
| Warm waterstroom (m ³ /h) | 0,27 | 0,33 | 0,59 | |
| Lage temperatuurvoorwaarde | Het verwarmen capaciteit (kW) | 17.3 | 21.4 | 34.8 |
| Inputmacht (kW) | 6.2 | 7.6 | 12.4 | |
| COP | 2.8 | 2.8 | 2.8 | |
| Warm waterstroom (m ³ /h) | 0,32 | 0,4 | 0,65 | |
| Componenten Informatie |
Grootte van waterpijpverbinding | DN20 | DN25 | |
| Waterwarmtewisselaar | Plaat of kokerwarmtewisselaar | |||
| LuchtWarmtewisselaar | Aluminiumvin voor koperbuis | |||
| compressortype | Hetgesloten vergelden | |||
| Verrichtingscomité | Kleurentouch screen | |||
| Maximumafzettemperatuur (℃) | 90℃ | |||
| Koelmiddelen | R744 (CO2) | |||
| Ontwerpdruk (MPa) | Hoge kant 15, lage kant 8 | |||
| Afmetingen (L*W*H mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| Lawaai (dB) | 56 | 59 | 62 | |
| Gewicht (kg) | 550 | 660 | 780 | |
| WERKINGSGEBIED van gebruik | De temperatuur van het voerwater (℃) | 5~ 40 | ||
| De druk van het voerwater | 0,05~ 0,4 | |||
| Aftakkingstemperatuur (℃) | 55~ 90 | |||
| Maximumstroom | 1.2 | 1.5 | 2.4 | |
| Omgevingstemperatuur (℃) |
‘ - 20~43
|
|||
